SLZ 620E

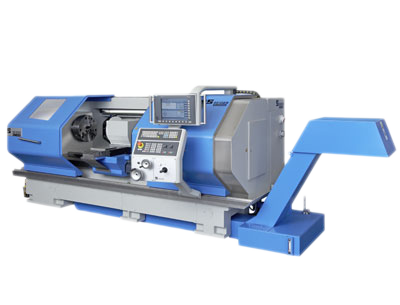

SEIGER SLZ 620E:
SEIGER Токарные станки с числовым програмным управлением от Heidenhain MANUALplus или Siemens 840D Solution Line Shopturn с ручной функцией.
Основные конструктивные особенности:
Электрически переключаемая 2-х ступенчатая коробка передач от ZF с 30 кВт главного привода
Крутильно-жёсткая станина, из высококачественной отливки чугуна с закаленными, отшлифованными направляющими, ширина станины 400 мм
Предохранительная муфта в Z-и X-оси
Высокая точность и жесткость шпинделя из-за прецизионных подшипников шпинделя, диаметр сквозного отверстия в шпинделе = 93 мм
Направляющие поперечной каретки закаленные и покрытые. Стеклянная штриховая линейка в Х-оси
Узел пульта управления свободно подвижной
Тепловое разделение между коробкой передач и главным шпинделем
|
SLZ 620E |
|
Диаметр обработки над станиной, мм |
660 |
Диаметр обработки над поперечной кареткой, мм |
435 |
Ход по оси-Х, мм |
340 |
Ширина станины, мм |
400 |
Головка шпинделя согласно DIN 55027, Gr. |
8 |
Диаметр сквозного отверстия в шпинделе, мм |
93 |
Диаметр шпинделя в переднем подшипнике, мм |
130 |
Внутренний конус шпинделя, ME |
100 |
Диаметр пиноли задней бабки, мм |
90 |
Ход пиноли задней бабки, мм |
160 |
Конус Морзе пиноли задней бабки, МК |
6 |
Межцентровое расстояние, мм |
1000/2000/3000 |
SLZ 620E |
|
Главный привод 100/60% рабочий цикл, кВт |
22/30 |
Диапазон частоты вращения, 1/мин |
1-2500 |
Максимальный крутящий момент без редуктора, Нм |
ca. 2000 |
Усилие подачи Z-оси, N |
14000 |
Усилие подачи X-оси, N |
10000 |
Ускоренный ход по X- и Z-оси, м/мин |
8/10 |
