Серия BX

Оборудование > Фрезерное оборудование > 5-ОСЕВЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ

Произведено в Германии       Собрано в России

Рабочий стол

Высокотехнологичный эксперт в области обработки.

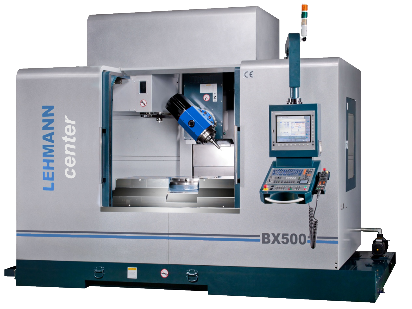

5-ти осевой обрабатывающий центр.

Основные несущие элементы выполнены из высококачественного чугунного литья МЕХАНИТ, закаленного для устранения всех внутренних напряжений. Механизм подъема главного шпинделя оснащен пневматической балансировочной системой, снижающей возможные вибрации шпинделя во время его перемещения. Синхронная обработка по 5 осям экономит время работы, устраняет потребность в переустановке заготовки, тем самым снижая возможные погрешности, неизбежно возникающие в этом процессе, в целом повышая точность обработки. Центр LEHMANN AX320/AX450 по праву считается сверхмашиной с высокими показателями точности и производительности.

Жесткий, устойчивый, точный
Прочная конструкция для всего, чтобы обеспечить высокую точность на протяжении всего срока эксплуатации, год за годом.
- Основные несущие элементы выполнены из высококачественного чугунного литья МЕХАНИТ (GB300), закаленного для устранения всех внутренних напряжений (твердость свыше 190 HB).
- Линейные направляющие роликового типа по осям X, Y, Z для повышения плавности перемещений.
- Перемещение по осям X, Y, Z осуществляется посредством ШВП класса С3, диам. 40 мм.

Внутреннее охлаждение ШВП (стандарт)
Сквозная система охлаждения ШВП по осям X и Y минимизирует температурные деформации и соответствующие люфты, обеспечивая плавное и равномерное движение во время быстрых перемещений.

Пневматическая балансировочная система
Движение по оси Z сопровождается пневматической балансировочной системой. Источник оснащен воздушным оборудованием, обеспечивающим быстрое и стабильное перемещение и высокоточную обработку.

Система охлаждения шпинделя
Охладитель масла шпинделя сохраняет постоянную температуру и обеспечивает долгий срок службы. Также обеспечивается высоко эффективная обработка и высокая точность.

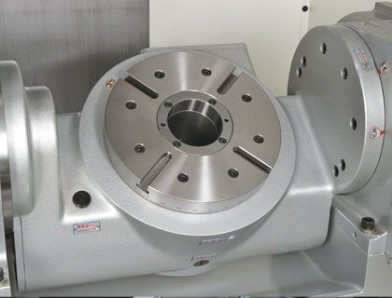

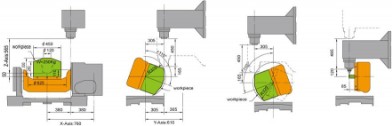

5-осевой поворотный стол
5-осевой поворотный стол обладает высокой степенью жесткости и стабильности. Диаметр стола 320/450 мм, вращение на 360 и высоту 250 мм. Также возможна обработка деталей, выступающих за габариты стола. Гидравлический зажим обеспечивает высокую надежность крепления заготовки. Точность вращения – 0,001, 4 из 5 осей можно интерполировать одновременно.

Модификации BX
BX 300 A BX 500 A BX 700 A Скачать каталог

Технические характеристики BX 300A

СТОЛ
Размеры, мм                                                   1300х610
Перемещение по Х, мм                                          1140
Перемещение по Y, мм                                            610
Перемещение по Z, мм                                             810
Максимальная нагрузка, кг                                      600
Расстояние конус шпинделя/стол, мм              110 – 920
Расстояние центр шпинделя/стол, мм             355 – 1165
Т-слоты (ширина х интервал х кол-во)          18 х 125 х 5
ШПИНДЕЛЬ
Тип                                                                       ВТ40
Внутренний диаметр подшипника, мм                         70
Вылет шпинделя, мм                                                675
Скорость вращения шпинделя, об/мин                  15000
Крутящий момент, Нм                                              120
ТОЧНОСТЬ
Линейное позиционирование по осям X, Y, Z, мм     0,005
Точность повторяемости по осям X, Y, Z, мм           0,003
ПРОЧЕЕ
Давление сжатого воздуха, кг/см2                               6
Напряжение, В                                                        380
Потребляемая мощность, КВА                                    20
Емкость бака СОЖ, л                                               300
Масса станка, кг                                                     6500
Высота станка, мм                                                 3100
Размеры, мм                                               3100 х 2230
Размеры упаковки, мм                       3150 x 2300 x 2550

ПОВОРОТНАЯ ГОЛОВКА
Тип привода                                    Червячная передача
Передаточное число                                                1:72
Угол наклона, град.                                             +/- 120
Макс. скорость вращения, об./мин.                              25
Точность позиционирования, град.                         0,001
Рабочий крутящий момент, Нм                                  764
ПОВОРОТНЫЙ СТОЛ
Тип привода                                                  Отдельный
Тип передачи                                  Червячная передача
Диаметр стола, мм                                                    320
Диаметр центрального отверстия, мм                          70
Скорость вращения, об/мин                                      22,2
Мин. сектор поворота, град.                                    0,001
Максимальная нагрузка, кг                                         350
СЕРВОПРИВОД ПО ОСЯМ
Быстрое перемещение по осям X, Y, Z, м/мин.    36/36/24
Скорость подачи по осям X, Y, Z, мм/мин.               10000
Крутящий момент по осям X, Y, Z, Нм                 11/11/11
Крутящий момент по оси В, Нм                                   11
Крутящий момент по оси С, Нм                                    11
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН
Кол-во позиций инструмента                          30 (40, 60)
Макс. диаметр инструмента, мм                                  75
Макс. длина инструмента, мм                                     250
Макс. масса инструмента, кг                                          8
