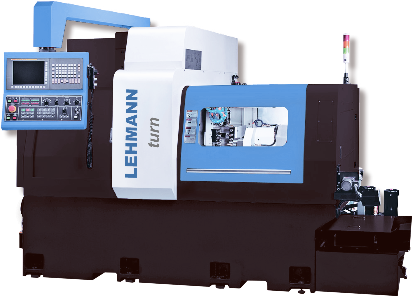

Серия S-Turn TMCY CNC

Оборудование > Токарное оборудование > Автоматы продольного точения LEHMANN

Произведено в Германии       Собрано в России

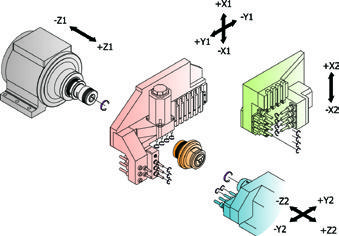

Схема рабочей зоны

• Подвижная шпиндельная бабка синхронизирована с направляющей втулкой и обеспечивает повышенную точность и обработку с низким уровнем вибраций.
• Система инструмента на 26 инструментов (6 токарных, 4 сверлильных, 4 сверлильных для обработки тыльной стороны, 6 приводных радиальных инструмента, 3 приводных осевых инструмента, 3 приводных осевых инструмента для обработки тыльной стороны).
• Улавливатель деталей и Cut-off-детектор, а также транспортер готовых деталей входят в стандартную комплектацию станка и гарантируют максимальную оптимизацию времени обработки.

Стандартная комплектация:
ЧПУ Fanuc 31i–A
6-поз. резцедержатель (для главн. шпинделя)
5-поз. держатель осевого/сверлильного инструмента(для главн. шпинделя)
4-поз. радиальный держательдля приводного инструмента
4-поз. держатель (для контршпинделя)
3-поз. держатель для осевого/сверлильного инструмента (для контршпинделя)
Ось С главного шпинделя
Ось С контр-шпинделя
4-поз. радиальный держатель для приводного инструмента (для контршпинделя)
Система прдачи СОЖ
Освещение рабочей зоны
Контроль расхода СОЖ
Автомат. централизованная смазка
Цанговые патроны
Крепежные болты и установочные элементы
Вспомогательный инструмент
Руководство по эксплуатации

Дополнительная комплектация:
Синхронная люнетная втулка
Система охлаждение шпинделя
3 -поз. держатель для осевого/сверлильного инструмента (для главного шпинделя)
4 -поз. держатель для осевого/сверлильного инструмента (для контр-шпинделя)
Транспортер отвода стружки с тележкой
Устройство прутковой подачи
4 -поз.державка для радиального/сверлильного инструмента (для контр-шпинделя)
4 -поз. державка для приводного инструмента (для контр-шпинделя)
Система охлаждение контршпинделя
Ориентация 5° оси С контршпинделя (с Fanuc 32i-A)
ЧПУ Fanuc 32i-A

Модификации iUltimate
S-Turn 42 TMCY CNC S-Turn 20 TMCY CNC S-Turn 26 TMCY CNC Скачать каталог

Технические характеристики S-Turn 42 TMCY CNC

Система ЧПУ                              Fanuc 31i – A
Макс. длина заготовки
                    С вращающейся втулкой         200
                     С неподвижной втулкой          125
Главный шпиндель
Макс. диаметр обработки                              42
Макс. диаметр резьбы                                М12
Макс. диаметр сверления                             13
Контр-шпиндель
Макс. диаметр обработки                             42
Макс. диаметр резьбы                                М10
Макс. диаметр сверления                             10
Размеры резцедержателя            20х20 L95-155
Отверстие шпинделя                                    58
Отверстие контр-шпинделя                          56
Обороты главного шпинделя                15–6000
Обороты контр-шпинделя                    15–6000
Ускоренный ход по осям            X/Y/Z м/мин 24

Обороты радиального приводного
 инструмента                                            4000
Обороты радиального приводного
инструмента контр-шпинделя                    3000
Мощность двигателя гл. шпинделя               7.5
Мощность контр-шпинделя                          7.5
Мощность серводвигателя оси           X1/Z1 1.6
Мощность серводвигателя оси Y1                1.4
Мощность приводного двигателя
приводного инструмента                             1.6
Мощность серводвигателя оси           X2/Z2 1.4
Мощность серводвигателя оси                Y2 1.4
Мощность гидравлического насоса            0.75
Мощность насоса СОЖ                            2.3х2
Общая потребляемая мощность                   40
Емкость бака смазки                                     2
Емкость бака СОЖ                                    480
Габаритные размеры              3380x2455х2155
Вес станка                                              7500
