Серия MiniMax

Оборудование > Токарное оборудование > Автоматы продольного точения LEHMANN

Произведено в Германии       Собрано в России

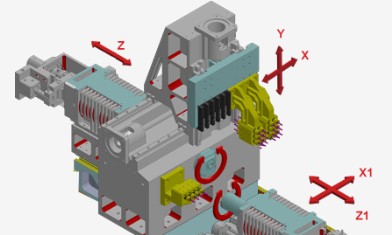

Схема рабочей зоны

Токарные автоматы продольного точения с ЧПУ LEHMANN MiniMax созданы для высокопроизводительной токарно-фрезерной обработки мелких деталей диаметром до 25 мм из прутковой заготовки. Возможность автономной работы шпинделя и противошпинделя позволяет заметно сократить время цикла обработки, увеличивая тем самым общую производительность.

Функции системы ЧПУ FANUC

1. Жесткое нарезание резьбы радиальными приводными инструментами
2. Нарезание резьбы, синхронизированная обработка
3. Продолженное нарезание резьбы
4. Ручное управление (MPG)
5. Слот для карты памяти CF
6. Счетчик деталей и времени
7. Макропрограммы
8. Постоянный контроль скорости
9. Синхронная работа со шпинделем и противошпинделем
10. Синхронный контроль 4 осей
11. Компенсация износа инструментов
12. Снятие фаски
13. Компенсация радиуса концевого инструмента
14. Контроль HRV
15. Метрическая/Дюймовая система
16. Жесткое нарезание резьбы шпинделем и противошпинделем
17. Детекция отклонения скорости вращения шпинделя
18. Детекция перегрузки (шпиндель, противошпиндель и осевые двигатели)
19. Ручной отвод

Комплектация

1. Главный шпиндель с осью C Главный шпиндель с осью C
2. Противошпиндель с осью C
3. 6-позиционный держатель токарных резцов
4. 3-позиционный держатель осевого приводного инструмента (шпиндель)
5. 3-позиционный держатель осевого приводного инструмента (противошпиндель)
6. 3-позицонный блок радиальных приводных держателей (справа) с осью Y
7. 4-позиционный блок осевых неприводных держателей c осью Y
8. Электрический замок двери
9. Рабочее освещение
10. Система охлаждения
11. Переключатель давления СОЖ
12. Набор инструментов для Т/О
13. Функция автоматического выключения
14. Продув противошпинделя
15. 3-цветная сигнальная лампа
16. Датчик отрезания
17. Конвейер готовых деталей
18. Конвейер для отвода стружки

19. Устройство автоматической подачи прутка длиной 3 м.

Модификации MiniMax
MiniMax 20i MiniMax S25i Скачать каталог

Технические характеристики MiniMax 20i

Шпиндель
Максимальный диаметр прутка мм                                   20
Макс. длина детали мм                                                  200
Тип патрона                                                             SR-20R
Диаметр отверстия в шпинделе мм                                 22
Скорость вращения об./мин.                                       8000
Перемещение по осям
Ход по оси Х мм                                                          185
Ход по оси Y мм                                                          315
Ход по оси Z мм                                                          260
Система автоматической смены инструмента
Для внешней обработки шт.                                           6
Для внутренней обработки шт.                                       4
Размер хвостовика мм                                             12/16
Втулка                                                          ER16 / 20mm
Привод Mitsubishi
Шпиндель                                                      SJ-2B4203T
Оси X/Y/Z                                        Ось X – HF104BS-A48
                                                    Ось Y/Z – HF-104S-A48
Мощность главного привода КВт                                 3,7
Мощность приводов по осям КВт                                  1,0
Гидравлическая система
Мощность двигателя КВт                                          0,75
Макс. давление кг/см2                                                50
Емкость бака системы л                                              25
Система смазки
Мощность двигателя Вт                                              25
Макс. давление кг/см2                                                15

Система охлаждения
Емкость бака системы л                                  2
Тип двигателя                            4PUW-1/4-200L
Емкость бака системы л                                55
Габаритные характеристики
Длина/Ширина/Высота мм        2160х1270х1850
Масса кг                                                   2000
Противошпиндель
Максимальный диаметр прутка мм                20
Тип патрона                                           SR-20R
Диаметр отверстия в шпинделе мм                22
Скорость вращения об./мин.                      8000
Инструменты шт.                                            3
Втулка                                           ER16 / 20mm
Привод                                           SJ-2B4203T
Мощность привода                                 КВт 2,0
Приводной инструмент
Количество шт.                                               9
Скорость вращения об./мин.                       8000
Размер                                                     ER16
Максимальный диаметр сверления мм             8
Макс. резьба                                               М6
Тип привода                                   HF-54T-A48
Мощность привода КВт                         1,5 КВт
Точность град.                                         0,001
