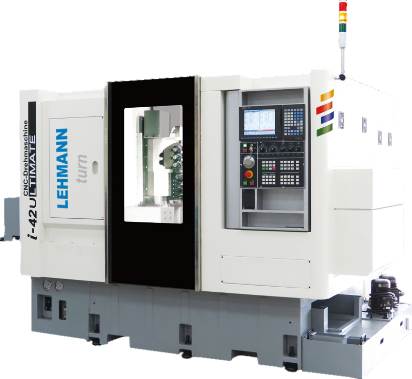

Серия iULTIMATE

Оборудование > Токарное оборудование > Многоосевые токарные автоматы с ЧПУ

Произведено в Германии       Собрано в России

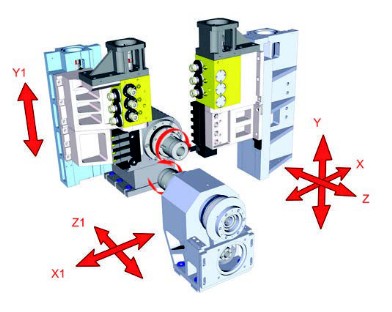

Схема рабочей зоны iUltimate

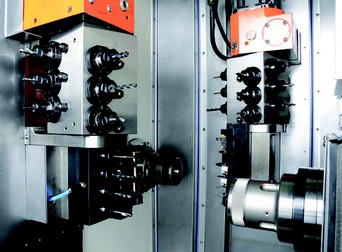

Одновременная обработка на главном и противошпинделе

Применение станков серии iUltimate существенно повышает производительность и гибкость производства. 6 линейных осей, 2 оси Y, две оси С, 4-х осевой шпиндель и 36 инструментов (12 из них – приводные) позволяют производить обработку даже самых сложных деталей за один проход. Осуществляется синхронная обработка на главном и противошпинделе, время обработки может быть снижено вдвое. Все линейные оси оснащены приводами MITSUBISHI. Они сопряжены с ШВП и обеспечивают высокую степень эффективности в передаче мощности с максимальной точностью. Ось С и приводные двигатели оснащены надежной техникой MITSUBISHI. Главный и противошпиндель могут работать по независимым различным программам. Синхронное по скорости нарезание резьбы также возможно на данном оборудовании. Серия iUltimate объединяет 2 станка в одном.

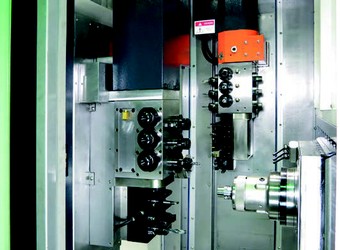

Инструментальная
система


Линейная система обеспечивает кратчайшее время перестановки инструмента – менее 1 секунды – благодаря коротким перемещениям инструмента. Использование имеющихся в свободной продаже цанг позволяет значительно снижать затраты на инструмент. Цанги 173Е в главном шпинделе и противошпинделе, держатель инструмента 16 х 16, держатель инструмента для сверления диаметром до 20 мм, цанги ER20 для приводного инструмента. Нарезание резьбы без компенсационного патрона на главном и противошпинделе с помощью приводного инструмента также возможно.

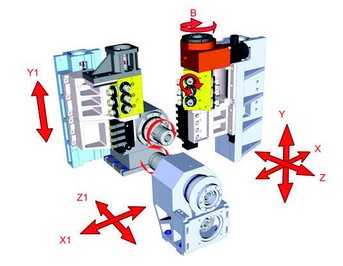

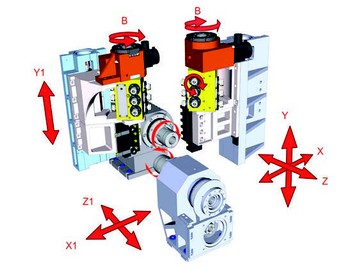

Модификации iUltimate
iUltimate iUltimate S iUltimate 2S Скачать каталог

Технические характеристики iUltimate

Система ЧПУ – FANUC Oi-TC
Количество управляемых осей              8
Макс. диаметр прутка                     60 мм
Макс. длина                                 250 мм

Рабочее пространство/подача
Быстрое перемещение               20 м/мин.
Перемещение по оси Х                 150 мм
Перемещение по оси Y                 385 мм
Перемещение по оси Z                  250 мм
Перемещение по оси Х1                450 мм
Перемещение по оси Y1               400 мм
Перемещение по оси Z1                300 мм

Главный шпиндель  ось С
Количество оборотов   4000/6000 (Опция)
Мощность привода  7,5КВт/11КВт (Опция)
Цанговый патрон                 ISO A2-5/A2-6
Макс. зажимаемый диаметр        42/60 мм
(Опция)
Точность по оси С                          0,001°

Система охлаждения  200 л

Размеры (ДхШхВ)   3.991х1.900х1.931 мм

Масса                                            4.350 кг

Цвет                              Белый    RAL9016
                    Серебристо-серый  RAL7001

Инструментальная система
Количество                         49/56 (Опция)
Инструмент главного
шпинделя внешней обработки    6 (16х16)
Инструмент главного шпинделя
внутренней обработки           5 (диам. 20)
Инструмент противошпинделя
внешней обработки                    5 (16х16)
Инструмент противошпинделя
внутренней обработки           9 (диам. 20)
Приводной инструмент главного
шпинделя                                   12 (Er20)
Приводной инструмент
противошпинделя                       12 (Er20)

Противошпиндель  ось С
Количество оборотов   4000/6000 (Опция)
Мощность привода                        3,7 КВт
Цанговый патрон                         ISO A2-5
Макс. зажимаемый диаметр             42 мм
(Опция)
Точность по оси С                           0,001°
Отверстие шпинделя                        44 мм

Приводной инструмент
Количество оборотов                         4000
Мощность привода                         1,5 КВт
Макс. зажимаемый диаметр             13 мм
